(一).冷却水箱需求如下：


1） 切削液为水剂；

2） 切削为合金残渣；

3） 需要过滤精度5um；

4） 泵出口压力（）：0.3Mpa——扬程不超过30m，要求能进行出口压力调节；

5） 水箱出口水流量:20L/min;

6） 水箱进水口离底面高度不超过500mm；

7） 水箱占地面积尽可能小——不超过1㎡；

8） 水箱重量需要标明；

9） 水箱底部除安装有支撑脚外，还需配有脚轮，便于推动；

10） 机器的入水口管径为6mm，需配好相应的转接头；
11） 供应商：烟台云帆过滤系统有限公司

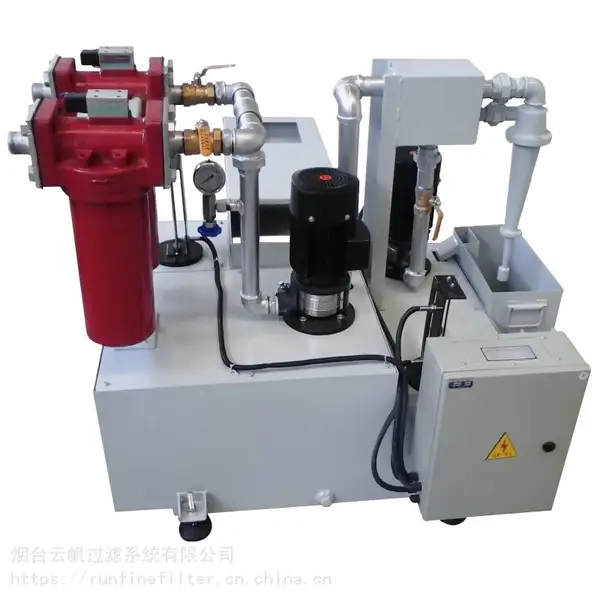

（二）主题：加工设备改造需增加内冷功能，要求如下：

1，  主轴内冷和外冷效果一样，皆可用程序来控制。

2，  两个冷却液水箱液位保持平衡，正常运行。

3，  具体明细如下：

（1）    冷却液过滤水箱

（2）    自动过滤器

（3）     20bar离心泵

（4）     过滤纸

（5）     电器线路改造

（6）     冷却液管路改造

（7）     数控系统和机床参数T图调整和编辑（含材料）

 （三）切削液水箱状况及切削液过滤器使用要求

目的：

1.        减少油箱清理杂质次数，提高工作效率

2.        防止管道堵塞，减少异常断刀的情况发生

3.        延长切削油及刀具的使用寿命

4.        提高加工精度，***产品品质

要求：

1.        浮油过滤清理（过滤效果98%以上，即用目测基本没有浮油）

2.        沉淀的积屑过滤清理（过滤效果98%以上，即用工具或双手捞不到沉淀的铝屑）

3.        悬浮的铝屑过滤清理（过滤效果98%以上，用滤布过滤看不见明显的铝屑）

4.        要分开粗过滤，精过滤两层装置，可提供不同精度的滤网进行选择

5.        适用于水溶性，乳化性切削油（浓度5%-9%）

6.        过滤器的能力要达到每小时过滤1000升以上，（现场50台机，要在2天内完成过滤）

7.        易于维护保养，安装拆卸方便

8.        滤网，滤袋等反复使用的易损件要有半年以上使用寿命

9.        安全性能好，无噪音，震动

10.   具备可移动脚轮，并且带刹车功能

（四）公司成套设备需要选排屑机一批，排出镗床、磨床废渣（从机床流出的磨削液经过水槽引到排削机上，将磨削液中的铁削分离出去）

具体要求如下：

1、废水出口距离地面高度：500mm

2、冷却液包含：水（85%）、切削液、冲压油、防锈油

3、杂质包括：铜及不锈钢金属屑（颗粒10mm），粉尘、毛削

4、冷却液温度：50度以下。环境温度：室温

5、抽回机床水泵参数：扬程40米，流量5立方每小时

6、设备外形不大于2.2米*1.2米（链条宽度320毫米）

7、生产商：烟台云帆过滤系统有限公司

请给出排屑机的详细参数包括：电机功率，速度；链条种类及材料；设备的外型、性能及尺寸。

（五）以下是我司排屑机现有问题及我司需要改造后能达到的要求，请贵司按我司要求评估后做个改造方案.

现有问题：1、导轨油、防锈油和切削液混合不能完全分开；

          2、碎小铁屑不能及时排出；

改造要求：1、能将导轨油、防锈油和切削液完全分开；

          2、将液体中的铁屑全部分离出来；

          3、建议采用磁性刮板排屑机；

           4、切削液水泵有上下液位报警开关保护；

           5、排屑机带过载报警；
